Предохранительные клапаны в системах отопления

Неправильная эксплуатация, всплески и перепады давления могут вызвать сбои работы системы обогрева. Последствия ситуаций такого типа критичные: поломка деталей, разрушение сооружения, серьезная угроза жизни людей. Избежать небезопасных рисков поможет обыкновенный предохранительный клапан в системе отопления. Поэтому стоит разобраться в их разновидностях, принципе действия, особенностях выбора.

Принцип действия

Главный элемент клапана — пружина из стали. За счет собственной упругости она контролирует давление на единственную мембрану, заслоняющую наружный выход. Перепонка располагается в седле и поддерживается пружиной, крайняя часть которой упирается в металлическую шайбу. Она надежно фиксируется на штоке, прикреплена к рычагу из пластмассы.

Клапан безопасности для отопления действует следующим образом:

1. В обычных условиях мембрана находится в седле, напрочь перекрывает проход.
2. Как только теплоноситель перегревается, он начинает расширяться, создает повышенное давление в закрытой гидросистеме. Последнее часто компенсируется расширительным баком.

Сбросной механизм устанавливают на магистральном участке недалеко от нагревательного агрегата. Рекомендуемое расстояние — 0,5 м.

Если котел работает на высокой мощности (температура теплоносителя достигает 95 °С), то срабатывание защитного устройства случается циклически. Это крайне негативно отражается на предохранительном устройстве: по причине потери герметичности оно подтекает.

Разновидности клапанов

Для установки в систему обогрева подходят следующие виды механизмов:

Сбросной

По принципу самого простого защитного устройства функционирует сбросной клапан для отопления: образующиеся газы или теплоноситель после достижения границы избыточного давления надавливают на мембрану и оставляют систему.

Рычажно-грузовой

Подходит для труб с диаметром 0,2 м и больше. В отопительные системы, в которых источник тепла — котел, клапаны рычажно-грузового типа не устанавливаются. В этих механизмах для увеличения воздействия на мембрану применяют груз. С целью определения силы давления, при достижении которой клапан включается в работу, проводится настройка методом изменения массы груза.

Обратный

Аварийное устройство такого вида монтируют для сброса чрезмерного давления. Дополнительно он разрешает теплоносителю перемещаться по трубам лишь в одном течении, определенном проектом.

Пружинный

Наиболее востребованный прибор, используется для автономной системы обогрева. Устройство отличается прочностью, простенькой конструкцией: шток прижимается пружиной. Настроить параметры срабатывания устройства возможно присутствующим регулирующим механизмом. Сила воздействия определяется степенью сжатия.

Шаровый

Имеет очень простую конструкцию: отверстие закрывается обычным стальным шаром (силой веса). Давление срабатывания клапана вычислено предварительно, оно напрямую зависит от диаметра отверстия и веса шара.

Воздушный

Предназначение такого клапана — освобождать систему от образующихся газов, которые создают пробки и препятствуют правильной работе отопления.

Требования к установке клапанов

Устройство удаления чрезмерного водяного давления устанавливают с учетом расширительного бака в системе обогрева. Предохраняющий клапан срабатывает после исчерпывания объема мембранного бака. Механизм ставят на трубопровод, подсоединенный к патрубку котла. Приблизительное расстояние — 20 — 30 см.

При этом непременно требуется выполнять такие условия:

• В случае монтажа клапана отдельно от группы безопасности, прежде требуется вмонтировать манометр с целью контроля давления.
• Между клапаном и агрегатом для обогрева нельзя устанавливать задвижки, краны, насосы.
• К клапану (выходному патрубку) присоединяют трубу для слива переизбытка теплоносителя.
• Защитный механизм рекомендуется устанавливать в наивысшей точке системы циркуляции теплового носителя.
• Устройство защиты требуется менять после семи-восьми срабатываний из-за потери герметичности.

Предохранительный сбросной клапан системы отопления — важный элемент автономного отопления закрытого типа, совершенно независимо от вида котла. Даже если последний включает собственную группу безопасности, специалисты рекомендуют на самом контуре установить еще один.

Рекомендации при выборе

Перед приобретением конкретного предохранительного оборудования требуется изучить в подробностях технические параметры котельной установки. Настоятельно рекомендуется детально ознакомиться с инструкциями изготовителей, в которых прописаны граничные параметры оборудования.

Дальнейшие критерии играют основную роль в выборе требуемого клапана:

• производительность отопительного агрегата;
• допустимое давление в системе для тепловой мощности обогревательного оборудования;
• диаметр клапана.

Помимо вышеуказанного нужно проверить, что регулятор давления защитного механизма имеет диапазон, подходящий для параметров отопительного агрегата. Давление срабатывания должно превосходить рабочее значение нормального функционирования системы на 25-30 %.

Диаметр клапана должен соответствовать размеру подводящего патрубка. Иначе под влиянием гидравлического сопротивления клапан не сможет полностью выполнять свои функции.

Неплохо, если устройство изготовлено из латуни. У нее маленький коэффициент температурного расширения. Такая характеристика исключает разрушение корпуса под чрезмерным давлением. Блок регулировки производится из стойких к высокой температуре материалов, которые сохраняют требуемую жесткость даже в случае соприкосновения с кипятком.

Причины срабатывания клапана

Исправное защитное устройство никогда не сработает без причины. Каждое срабатывание клапана необходимо исследовать, чтобы определить провоцирующий фактор. Их может быть несколько. Хоть они и не всегда серьезные, проверке подлежит каждый.

• Нестабильная работа или авария системы терморегуляции котла отопления. Срабатывания обычно частые, разлив воды обильный.
• Проблемы с расширительным баком. Это может быть первоначальная настройка. Скрытые причины: неисправность ниппеля, поломка мембраны. В таких случаях в системе возникают резкие скачки давления, что ведет к коротким и частым раскрытиям клапана.
• Граничное значение давления в системе отопления. Механизм защиты протекает слегка. Такие проявления присутствуют, поскольку точность пружинного устройства – ±20%. Чтобы избежать таких ситуаций, следует более точно настраивать систему и подбирать соответствующее оборудование.
• Износ клапана. После нескольких срабатываний качество работы защитного устройства понижается. Поэтому его лучше заменить на новое или отремонтировать.
• Нарушение работы пружины. Это происходит со временем, даже при отсутствии срабатываний. Иногда подкапывания появляются в результате просачивания теплоносителя вокруг штока. При подобных обстоятельствах также нельзя избежать ремонта или замены.

Проверить исправность защитного клапана можно при помощи красной рукоятки. Если ее повернуть в направлении по часовой стрелке, на нормальном клапане должна появиться вода. Течь прекращается сразу же после остановки вращения рукоятки. Если этого не происходит, требуется покрутить еще раз. Когда и это не помогает, потребуется замена защитного устройства.

Устройство безопасности для регулирования давления считается достаточно надежным из-за конструктивных особенностей. Накануне выбора в первую очередь нужно обратить внимание на качественные характеристики материала, не стоит покупать дешевое изделие. Очень важна правильная настройка клапана по допустимому давлению котла.

Предохранительный клапан в системе отопления: для чего он нужен, принцип работы

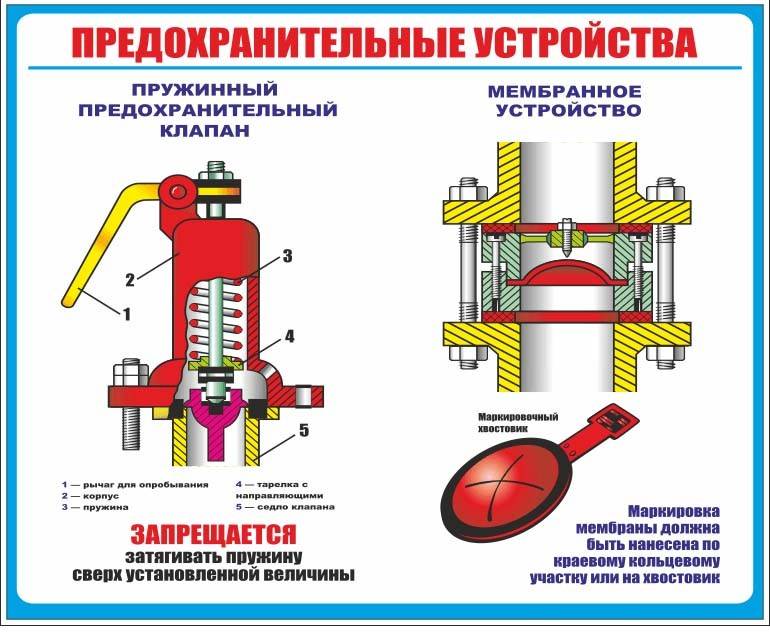

Существуют следующие виды предохранительных клапанов:

1. Клапан пружинный.
2. Клапан мембранный.
3. Клапан обратный.

Предохранительный клапан пружинного типа является наиболее распространенным. Особенно часто применяется в системах при отоплении и горячем водоснабжении. Его основными преимуществами являются сравнительно простая конструкция и легкое регулирование.

Двухпозиционные агрегаты, клапаны прямого и непрямого действия – это разновидности оборудования пружинных предохранительных клапанов.

Существуют механизмы рычажного типа, которые тоже защищают систему от чрезмерно повышенного давления. Они состоят из золотника и груза. Так же в них есть рычаг. Эти устройства очень громоздкие. Поэтому применяются на трубах с диаметром более 50 сантиметров.

Предохранительные клапаны мембранного типа имеют в своей конструкции мембрану. Это ее основной элемент. Принцип действия состоит в разрыве мембраны. Разрыв происходит при повышении напора до критического уровня.

Такие клапаны герметичные, простые в изготовлении. И отличаются быстротой срабатывания. Но они требуют смены мембраны после каждого срабатывания. По этой причине рядом с мембранным клапаном всегда ставят пружинное устройство. Мембранные предохранительные клапаны бывают двух видов:

• с разрывной мембраной
• с хлопающей мембраной

Первый тип применяется в жидкостях и газообразных средах. Мембрана имеет форму купола, и бывает плоская форма мембраны. С изменением силы давления мембрана разрывается.

Второй вид мембранного клапана используется в рабочих средах с газообразным состоянием. При изготовлении мембраны используют специальную ткань из каучука. Вверху и внизу такой мембраны предусмотрены ножи.

Если давление повышается или понижается до определенных пределов, мембрана только выгибается. А если давление изменяется до критической отметки, мембрана касается ножей, и разрезается. Или, при недостаточном давлении, происходит пополнение запасов пара от дополнительной емкости. Таким образом происходит защита труб от перепадов давления при помощи мембранного предохранительного клапана.

Обратный предохранительный клапан устанавливается при использовании водонагревательного оборудования. Он необходим для предотвращения повышения рабочего давления внутри нагревательных приборов.

При определенных условиях в системах отопления и водоснабжения жидкость может начать течь в обратном направлении. Довольно частый пример – это когда горячая вода передавливает холодную или наоборот. Для таких случаев необходим обратный предохранительный клапан.

Маркировка устройств

Предохранительные клапаны подлежат обязательной маркировке. На корпус предохранительного клапана наносятся:

• обозначение изделия
• стрелка, которая указывает направление потока среды
• значение номинального давления
• значение номинального диаметра клапана
• заводской номер клапана
• дата изготовления

Маркировочную табличку прикрепляют, как правило, к крышке клапана или к наружной поверхности выходного фланца

Запорная арматура

Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.

Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.

Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.

Запорная арматура — один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.

Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей

Существуют особые параметры, на которые следует обращать внимание при покупке

Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии.
От уровня регулировки зависит точность

Шаровые краны могут быть использованы для быстрой остановки потоков теплоносителя, а клиновидные позволяют выполнять постепенную регулировку объёмов подаваемой жидкости.
Возможность монтажа автоматического регулирующего элемента открытия крана тоже принимается во внимание при выборе продукции.

Важно не только понимать, как правильно осуществить монтаж, но и учитывать эксплуатационные качества арматуры, знать её устройство. Самостоятельные попытки произвести установку арматуры без особых навыков и знаний может повлечь за собой множество проблем. Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух

Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях

Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух. Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях.

Типы кранов отопления

Использование таких элементов легко объясняется конструктивными особенностями и ассортиментом, представленным на рынке. Запорная арматура выражается в двух типах кранов:

• шаровые;
• штоковые.

Первые оснащены шаром, который имеет отверстие. Когда рукоять поворачивается, осуществляется регулировка диаметра внутри. Таким образом осуществляется регулировка силы потока жидкости в трубопроводной системе. Характеризуется данный элемент простотой в перекрытии потока.

Пример шарового крана с разъемным соединением

Штоковые, или вентили, используют для запирания шток, оснащённый прокладкой из резины или керамики. Чтобы прекратить/восстановить подачу воды, придётся выполнить несколько оборотов рукоятки. Этот элемент применим в качестве инструмента для более точной регулировки силы потока.

Установка и выбор арматуры выполняется с учётом эксплутационных параметров системы отопления. В противном случае, будет непросто добиться необходимого функционала и задач, поставленных перед арматурой.

Задвижки отопления

Внешне напоминают вентили, но отличаются более крупными размерами. Также иной внешний вид имеют внутренние каналы. За счёт волнового строения внутри, такие элементы обеспечивают исключительную защиту при заметных перепадах давления. Задвижки позволяют сохранить шток в целостности и обеспечить герметизацию арматуры. Их монтаж осуществляют на областях трубопровода, диаметр которых выше 100 мм.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода

При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет

Виды предохранительных клапанов

• Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
• Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
• Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

• Во-первых, он разделяет участки.
• Во-вторых, разграничивает плотность потока по ветвям.
• В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.

Условия эксплуатации клапанов

После проверки и ревизии клапаны настраиваются и проходят необходимую регулировку на заданное давление. Затем прибор пломбируют. Установка без пломбы категорически запрещена. Все предохранительные клапаны имеют технологический паспорт или «карточки эксплуатации».

Срок эксплуатации предохранительный клапанов напрямую зависит от правильной эксплуатации и обслуживания. Часто в процессе эксплуатации возникают различные дефекты.

Среди них такие распространенные дефекты:

• утечка
• пульсация
• задиры

Утечка характеризуется пропуском рабочей среды. Возникает при повреждении уплотнителей и попадании на них посторонних предметов. А так же при деформации пружины. Устраняется продувкой, притиркой, заменой пружины, правильным монтажом или новой регулировкой клапана.

Пульсация-слишком частое открытие/закрытие. Возникает при суженом сечении или большой пропускной способности. Устраняется проблема правильным подбором необходимых параметров.

Задиры во время эксплуатации возникают в результате перекосов при сборке. Устраняются при помощи механической обработки и дальнейшей правильной сборкой.

Выбираем оптимальную модель

Пружинный предохранительный клапан в разрезе

Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.

Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Регулировочный механизм обязательно защищен от непосредственного влияния горячей воды.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Во время монтажа предохранительный клапан системы отопления должен иметь уклон только в сторону котла. Это обеспечит минимальные гидравлические потери при воздействии давления на тарелку.

Материал изготовления

Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.

Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

• корпус
• крышка
• колпак
• затвор
• шток и пружина на нем
• устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Качество оборудования регламентируется Государственными Стандартами, Техническими Условиями и различными отраслевыми указаниями.

Как выбрать клапан для отопительного котла

Подбирая предохранительный клапан для отопления, руководствуются следующими соображениями:

1. Определяющим фактором для выбора предохранительного клапана является его давление срабатывания. Обычный стандарт для бытовых приборов, применяемых в системе отопления, согласно расчетам — 3 бара. Данный показатель связан с тем, что в большинстве индивидуальных замкнутых контуров с радиаторами, использующих циркуляционные насосы, транспортируется теплоноситель со стандартным напором 1,5 бара. Его колебания при нагреве до самых высоких температур могут достигать 2,5 бара, а предельный показатель более 3 бар говорит о перегреве теплоносителя и может стать критическим для полимерных трубопроводов (котел выдерживает значительно большие гидравлические нагрузки).
2. Среди моделей, представленных на рынке, масса изделий из Китая малоизвестных брендов. Хорошим соотношением цены и качества обладает российско-итальянский продукт Valtex, клапаны от итальянского производителя котлов Бакси. Многие известные поставщики электрокотлов с брендами Вайлант, Аристон, Бакси дополнительно выпускают сопутствующее оборудование, куда входят и предохранительные клапаны.
3. С точки зрения стоимости, удобства монтажа и функциональности лучше всего приобретать группу безопасности. В блок дополнительно входят манометр (позволяет контролировать процесс настройки и давление в системе) и автоматический клапан для стравливания воздуха в контуре.

Механизм

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

• До 0,25 МПа – 15%;
• Свыше 0,25 МПа – 10%.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Виды воздухоотводчиков

Для удаления воздушных пробок в центральной системе отопления предусмотрена установка сливных кранов на крайних радиаторах в каждой ветке. Вентильные краны дают возможность стравить воздух, вытесненный в крайнюю точку ветки при заполнении системы теплоносителем.

Автономные отопительные системы, а также новые радиаторы, подключенные к центральной теплосети, оснащаются особыми воздухоспускными клапанами. Различаются два типа устройств — автоматический клапан для выпуска воздуха и ручной клапан (кран Маевского).

Устройства подбираются с учетом принципа работы и удобства использования, монтируют их в тех местах отопительного контура, где максимально велик риск формирования воздушных пробок — на верхний коллектор каждого радиатора, в самой высокой точке отопительной системы.

Автоматический отводчик воздуха

Автоматический воздушный клапан состоит из полого цилиндра, внутри которого расположен пластиковый поплавок. Устройство устанавливается вертикально, его внутренняя камера в нормальном состоянии заполнена теплоносителем, который под давлением поступает через отверстие в нижней части камеры. Автовоздушник оснащен игольчатым выпускным клапаном — именно к нему на рычаге прикреплен поплавок.

Принцип действия автоматического отводчика воздуха

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен воздушный клапан, работающий в автоматическом режиме, теплоноситель из его внутренней камеры вытесняется газами. При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Обратите внимание! Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага

Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

Устройство требуется для установки :

• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Ручной отводчик воздуха

Спускной клапан с ручным управлением широко известен как кран Маевского. Это устройство не имеет подвижных элементов, поэтому долговечнее и надежнее автоматического.

Цилиндрический корпус воздухоотводчика снабжен наружной резьбой. Продольное сквозное отверстие в корпусе перекрывается винтом с окончанием в виде конуса. От центрального отверстия отходит канал круглого сечения.

Принцип работы крана Маевского предельно прост: выкручивание винта освобождает проход в боковой канал, благодаря которому скопившиеся газы выходят наружу через отверстие в корпусе. После удаления воздушной пробки винт закручивается на место.

Тип ручного углового отводчика воздуха с запорным конусом

Ручные воздухоотводчики в стандартном исполнении предназначены для монтажа на трубопровод. Но наибольшим спросом пользуются радиаторные краны Маевского, которые монтируются на приборы отопления секционного и панельного типа.

Напоследок о безопасном добавлении теплоносителя

Выполняя заливку воды либо частичную подпитку, соблюдайте наши рекомендации:

1. Разогретую систему пополняйте медленно, открыв вентиль на четверть хода рычага. Таким способом удастся избежать образования воздушных пробок и предохранить теплообменник котла от температурного шока.
2. Заправку с нуля делайте при неработающем теплогенераторе и отключенном циркуляционном насосе.
3. Проверьте давление в расширительном баке и пройдитесь по всем радиаторам, открывая краны Маевского для выпуска воздуха.
4. Если ваш котел оборудован современной электроникой, обязательно изучите пункты инструкции, касающиеся подпитки. Зачастую в агрегате необходимо активировать специальный сервисный режим.
5. Лишнее давление легко стравливается через ближайший воздухоотводчик.

Закачка антифриза ручным насосом не таит подводных камней. Опрессовочные установки оснащены собственным манометром, позволяющим контролировать актуальное давление в точке врезки.

Заключение

Чтобы отопительная конструкция исправно работала, требуется не только снабдить узел котельной приспособлениями для повышения безопасности, но и правильно пользоваться оборудованием. Рекомендуется регулярно проверять исправность элементов единой системы, своевременно устранять мелкие неполадки.

Все запорные элементы и краны экстренного сброса всегда должны закрепляться прочно, быть рабочими, чтобы избежать разорванных труб или взрыва котла.

Наглядное объяснение принципа установки воздушного клапана можно посмотреть в следующем видео:

Источник https://strojdvor.ru/otoplenie/predoxranitelnye-klapany-v-sistemax-otopleniya/

Источник https://nikastroy.ru/predohranitelnyj-klapan-v-sisteme-otoplenia-naznacenie-ustrojstvo-ustanovka/

Источник

Источник
